在当今这个高度依赖电子设备的世界里，印刷电路板（PCB）扮演着无名英雄的角色。然而，即便是这样精密的组件也面临着一些棘手的问题，其中之一就是“黑盘现象”。这个问题尤其在需要极端可靠性的领域，如航空电子设备或生命支持系统中显得尤为关键。让我们一起来揭开黑盘现象的神秘面纱，看看它是如何形成的，为什么会造成麻烦，以及我们能做些什么来防止它。

黑盘现象的由来

黑盘现象实际上是指在PCB的ENIG（化学镍金）处理过程中出现的一种缺陷。简单来说，就是在电路板的表面镀上一层镍和一层金的过程中，有时会因为某些原因导致镀层出现问题，这些问题最终会影响到电路板上的焊接点。这些焊接点不仅外观变得不理想，更重要的是它们的功能性可能会大打折扣，增加了设备故障的风险。

成因揭秘

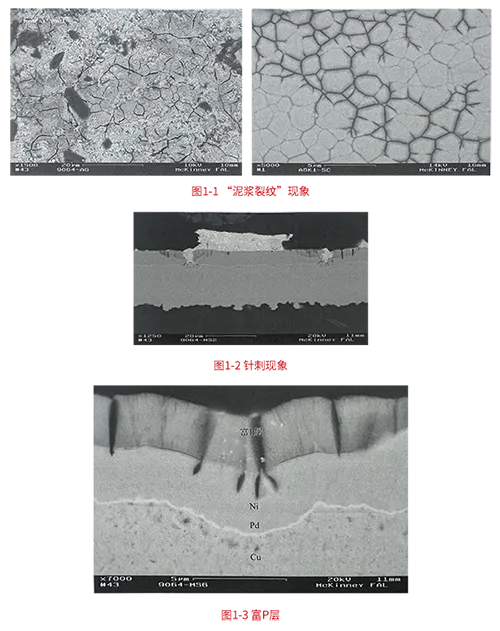

黑盘现象的发生主要是因为在镀金过程中，镀金液中的成分与镍层发生了不应有的反应。这种化学反应会使得镍层受到侵蚀，形成各种形态的损伤。其中最典型的两种情况是“泥浆裂纹”和“针刺状腐蚀沟槽”。

泥浆裂纹：想象一下，当你在一片干涸的土地上行走时，脚下那龟裂的地面——黑盘现象中的镍层就是这样的状态。这种裂纹表明镍层受到了严重的腐蚀。

针刺状腐蚀沟槽：如果把电路板切片放大观察，你会发现镍层内部存在着一些像针一样尖锐的小沟槽。这些沟槽的存在会进一步削弱焊接点的结构强度。

另外，黑盘现象还伴随着一个叫做“富磷层”的现象。当镀层中含有过多的磷时，这层物质会影响焊接点的导电性和机械强度，使其更容易发生故障。

影响焊接点的可靠性

黑盘现象最直接的影响就是它会降低焊接点的可靠性。有时候，尽管焊接点从表面上看似乎完好无损，但内部却早已“伤痕累累”。当电路板承受外力或是在恶劣环境中工作时，这些隐藏的问题就会显现出来，导致连接中断或其他类型的故障。

如何应对黑盘现象？

面对黑盘现象带来的挑战，我们可以采取多种措施来预防和控制它：

改进ENIG工艺：通过调整镀金液的配方和优化电镀过程中的参数设置，可以有效减少镍层被侵蚀的情况。

选择替代材料：对于那些对可靠性要求特别高的应用，可以考虑使用其他类型的表面处理材料，如银或锡，它们可能提供更好的性能。

强化质量检查：在生产线上加强质量控制，定期进行检查，以便尽早发现并纠正黑盘现象。

设计上的考虑：在设计阶段就考虑到如何增强焊接点的稳定性，比如适当调整焊盘的位置或者增加焊点的数量，都可以帮助提高电路板的整体可靠性。

总而言之，虽然黑盘现象给PCB带来了不小的挑战，但是通过不断的技术进步和严格的质量管理，我们完全有能力将其影响降到最低，确保电子产品的稳定性和耐用性。
